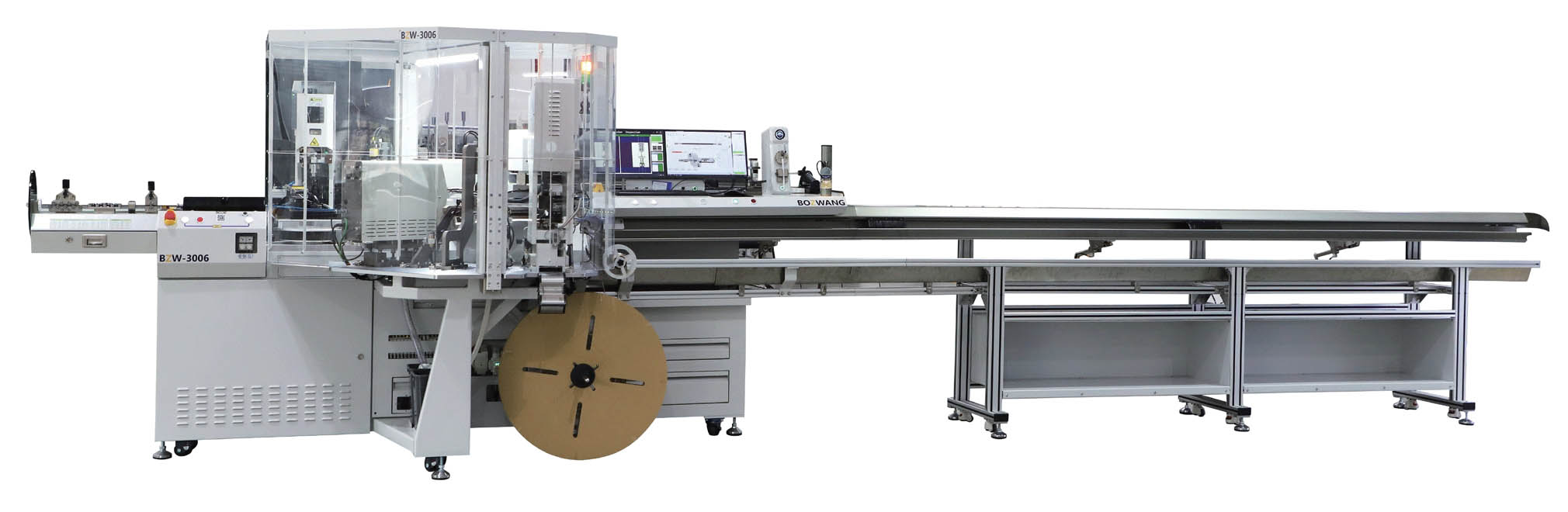

Machine à sertir les bornes automatique BZW-3006
Présentation du produit
La sertisseuse de cosses entièrement automatique de la série BZW-3006 se positionne comme une machine multifonctionnelle personnalisable.
Le modèle. La plateforme est conçue avec jusqu'à 8 stations et diverses combinaisons possibles pour répondre aux besoins.
Technologie de traitement complexe des faisceaux de câbles de communication automobile et des faisceaux de câbles pour les énergies nouvelles.
Description du produit
N° 1 Équipé de systèmes de compensation et de détection de longueur de fil doubles pour garantir la mesure
précision stable.
N° 2 Il peut être équipé de jusqu'à quatre stations de sertissage pour permettre le traitement simultané des deux
extrémités du conducteur central de l'anneau en cuivre du faisceau RF.
N°3 Doté d'une interface de données standard MES, il peut répondre aux besoins d'émission des tâches de production.
Vérification de la qualité et téléchargement des données.
N° 4 Module intégré de contrôle qualité visuel CCD et de contact marche/arrêt.
N° 5 Le système de gestion de pression intégré peut surveiller les produits en temps réel, déclencher une alarme et éliminer automatiquement les produits défectueux.
N°6 Personnalisation du traitement des faisceaux de câbles ultra-courts pour les connecteurs haute tension des nouvelles énergies.
| Longueur de dénudage coaxial | 22 mm MAX : 5 couches |
| Pouvoir | 220 V CA, 50 Hz, 4,0 kW |
| Gamme de longueur | 60-20000 mm |
| Précision de longueur | ±(1,0 mm + 0,2 % * L) |
| Longueur de dénudage | 0,1-15,5 mm |
| Capacité de sertissage | 25 kN |
| Consommation de gaz | 8-11 m³/h |
| Prenez la ligne | 2 m (configuration standard), 4 m, 8 m |
| vitesse d'alimentation du fil | 12 m/s (max) |
| Dimension | 3950*1890*2800mm (enroulement de câble de 2 m) |
| Bruit | <75 dB |
| Poids | 1500 kg |
| Gamme de diamètres de fil | 0,13-6 mm² OD ≤ Φ 5,5 mm |
| Alimentation en air | 0,5-0,8 MPa |
